1:1重建明星霸王龙骨架，扫描+组装320块骨骼，制品叹为观止

挑战：为日本长崎恐龙博物馆一头6600万年前的霸王龙骨骼制作全新三维形象，追求更高品质和更多细节，以替换之前扫描过的骨骼模型，有些已经缺失，有些质量较差。

解决计划：Artec Space Spider, Artec Studio,?AutoDesk?Maya, ZBrush, Geomagic Wrap, Simplify3D和Cura；3D打印机 –?Ultimaker, Builder Extreme 1500

效果：重新扫描后完成高区分率3D骨骼模型，准备进行3D打印并组装成完整骨架。

2014-2016年，第一次为Trix顺利完成重建后，Naturalis生物多样性中心团队决定购置一台属于自己的三维扫描仪。

通过深入研究，并与荷兰供应商多次交流，中心研究团队最终选择了Artec Space Spider，从准确度、性能和易用性角度来说，这款产品都体现轶群，很是适合研究中心的种种任务。和上次一样，这次的扫描仪同样是由埃太科恒久相助商兼大使4C Creative CAD CAM Consultants提供的。

“对我们来说，可以用Space Spider重建恐龙了，这点很重要。究竟哪种扫描仪对我们而言又好又便当？经讨论，我们最终选择了Space Spider，因为它笼罩了我们大部分需求，”Naturalis恐龙项目主管Hanneke Jacobs说道。

“这头地球上有史以来体型最大的食肉动物，照旧离不开最先进的扫描技术。埃太科再次提供了这样的效劳！”4C主管Edwin Rappard说道。“很自豪Naturalis选择了Artec Space Spider完成多年前Artec Eva的任务。埃太科的技术甚至支持将2016年的Eva数据和Space Spider的最新数据结合起来，提供了终极解决计划。”

要扫描带有庞大精密几何的小型部件，如骨骼和种种化石，轻巧而强大的Artec Space Spider是理想之选，区分率高，精度效果稳定。说来也巧，不久之前，该中心和位于长崎的日本恐龙博物馆签署了一项协议，为Trix制作第一个复制品，名字很简单，就叫“3D Trix”。也就是说，著名的霸王龙即将和埃太科扫描仪再次相遇。

#1
从三维扫描到组装骨架

经过Space Spider和Artec Studio软件的简单培训后，卖力霸王龙骨架二次重建事情的3D建模师和Naturalis解剖学家Pasha van Bijlert开始事情了。

在对Space Spider和Artec Studio软件进行简单培训后，3D建模师van Bijlert开工了

（供图：Hanneke Jacobs）

Trix的骨架由约莫320块骨头组成。其中大部分已经用Artec Eva扫描过了，包括古老的肋骨、尾巴和椎骨。也就是说，Pasha不必重新扫描整个骨架，只要扫描细节不敷富厚和质量欠佳的骨骼即可。例如，脚骨、下巴和头骨。这为他节省了大宗时间，能越发专注于缺失细节的建模，并增补到最终的3D骨架上。

首先，Pasha借助Autodesk Maya，将所有扫描好的3D模型摆成栩栩如生、令人望而却步的霸王龙形象，它似乎要一口吞噬眼前的猎物。然后，他开始着手处理需要重新扫描和修复的骨骼。

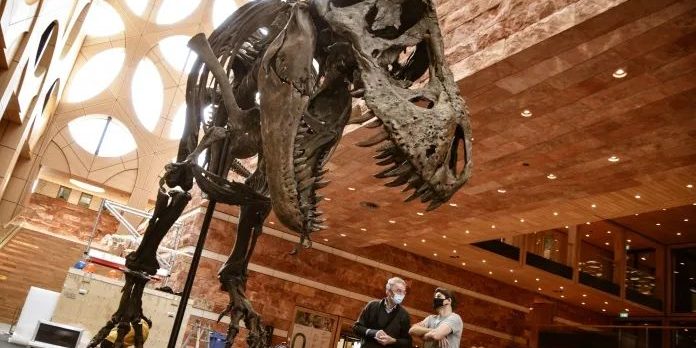

3D打印完成的3DTrix上头骨部分，边上的是Naturalis生物多样性中心的原始霸王龙骨架（供图：Hanneke Jacobs）

Pasha总共只花了几天时间，就为所有缺失部位完成了扫描，厥后，又花了几周时间进行处理，并将它们合并成完整3D模型。

后期处理的办法，每块骨骼都不尽相同。Pasha说：“如果我能够从各个角度扫描一块骨头，那只要对齐扫描结果即可，可能要去除地面或周围的物体，然后在Artec Studio中进行融合，”他嗣魅这个项目不需要纹理。关于Artec Studio中的事情流程，他还体现：“我特别喜欢对齐工具，因为除了单份扫描，你还可以将‘制品’模型对齐到差别的位置。”

关于一些质量欠佳的扫描，例如，如果骨头在完全修复前就完成了扫描，或者是在装置好后进行的扫描，那么就需要同时使用Artec Studio、Geomagic Wrap和Zbrush进行大宗后期处理，来弥补缺失的数据。

他说：“在可能的情况下，我会用镜像法，或移植其他骨面来填补平坦的区域。在某些情况下，我不得不凭据Trix和其他霸王龙标本的照片，手工镌刻有缺失的区域。”

#2
尾骨修复和全新造型

为了让全新3D Trix看起来更逼真，Pasha还做了几项事情，包括替换Trix从其他标本上拿来的铸型骨骼，质量欠佳，其中包括一块尾骨，来自已被拍卖的霸王龙Stan。凭据长崎博物馆的要求，Pasha还要为3D Trix制作一个攻击形态造型。

Naturalis重建的霸王龙造型，呈攻击造型的3D Trix（供图：Hanneke Jacobs）

为了获得更逼真的效果，3D建模师还把3D Trix的膝盖靠拢。Pasha仔细视察了恐龙脚印化石，发明原始Trix和其他霸王龙两腿离开，完全不正确。他还把脊柱骨移得更近，因为凭据设计要求，新模型不必像原始骨架那样被拆散。

#3
准备3D打印

经事后期处理工等艺，Pasha将完整骨骼导入Rhino，为内部钢架部分建模，这些钢架从内部支撑着高耸的骨架。

3D打印3D Trix的下颌部分（供图：Hanneke Jacobs）

通过Simplify3D和Cura对完成的模型切片处理后，终于要为全部骨骼进行3D打印和上色处理了！指甲和牙齿等小部件是在几台小型Ultimaker打印机上进行，使用的是PLA（聚乳酸）生物塑料，这是一种坚固耐用的接纳质料，可在特殊条件下生物降解。较大的骨头是通过两台大型Builder Extreme 1500 3D打印机完成的。
